Involucro

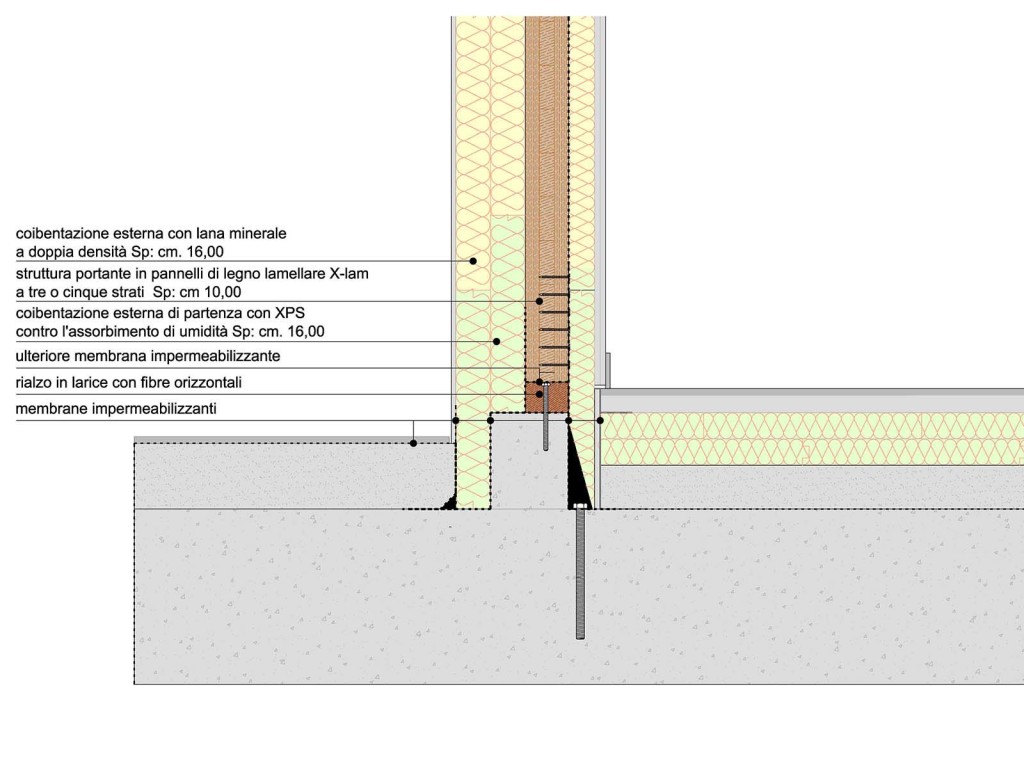

Nodo tra solaio a terra e pareti

Descrizione

particolare dell’attacco a terra delle pareti esterne, con zoccolo di rialzo in calcestruzzo, e listellatura in larice.

Trasmittanza

parete 0,145 W/m2K
solaio a terra 0,223 W/m2K

Sfasamento termico

parete 13 h
solaio a terra 19,08 h

Smorzamento dell’onda termica

parete 0,081
solaio a terra 0,033

Capacità termica interna

parete 22,29 KJ/m2K
solaio a terra 67,18 KJ/m2K

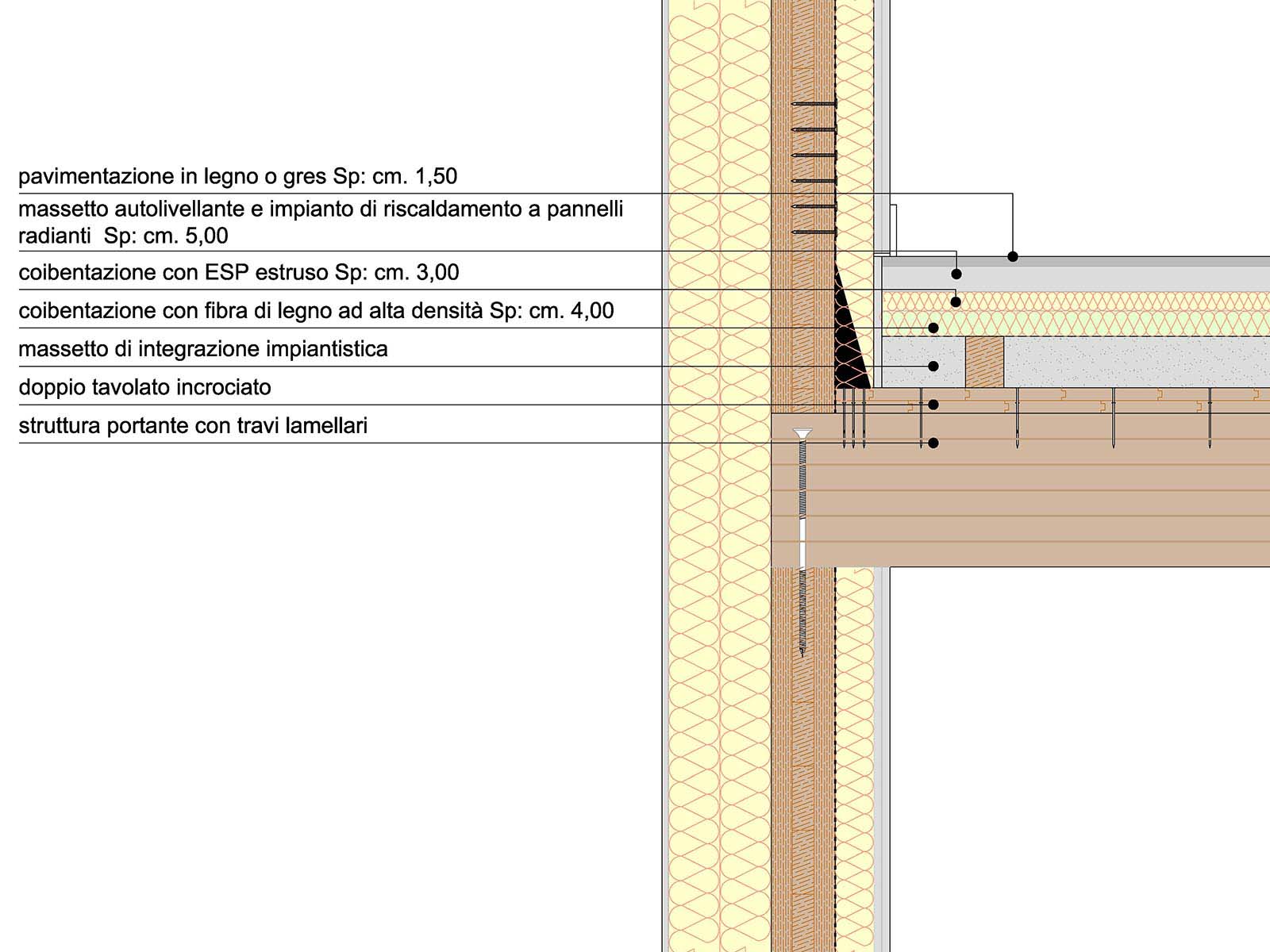

Nodo tra pareti e solaio intermedio

Descrizione

particolare tra l’intersezione di una parete esterna e il solaio con struttura a travi

Trasmittanza

parete 0,145 W/m2K

solaio intermedio 0,318 W/m2K

Sfasamento termico

parete 13 h

solaio intermedio 12,92 h

Smorzamento dell’onda termica

parete 0,081

solaio a terra 0,152

Capacità termica interna

parete 22,29 KJ/m2K

solaio a terra 67,32 KJ/m2K

Nodo tra pareti esterne e copertura

Descrizione

particolare tra l’intersezione di una parete esterna e la copertura con struttura a travi

Trasmittanza

parete 0,145 W/m2K

solaio intermedio 0,129 W/m2K

Sfasamento termico

parete 13,03 h

solaio intermedio 14,28 h

Smorzamento dell’onda termica

parete 0,081

copertura 0,192

Capacità termica interna

parete 22,29 KJ/m2K

solaio a terra 35,24 KJ/m2K

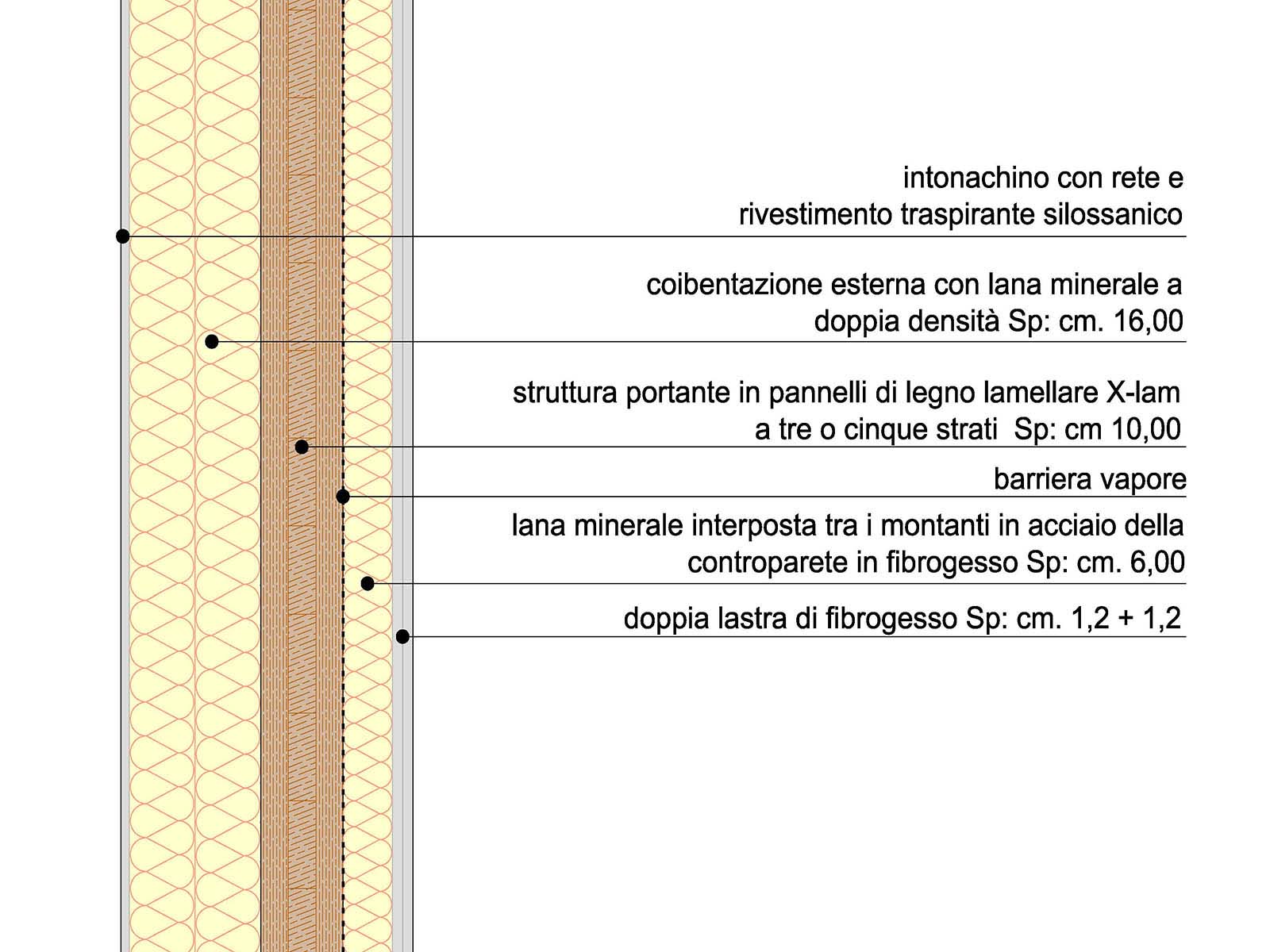

Parete esterna ECO

Descrizione

particolare della parete ECO, costituita da stuttura portante in setti X-lam, coibentazione esterna in lana minerale a doppia densità, e controparete interna in fibrogesso con interposto uno strato di lana minerale

Trasmittanza

0,145 W/m2K

Sfasamento termico

13,03 h

Smorzamento dell’onda termica

0,081

Capacità termica interna

22,29 KJ/m2K

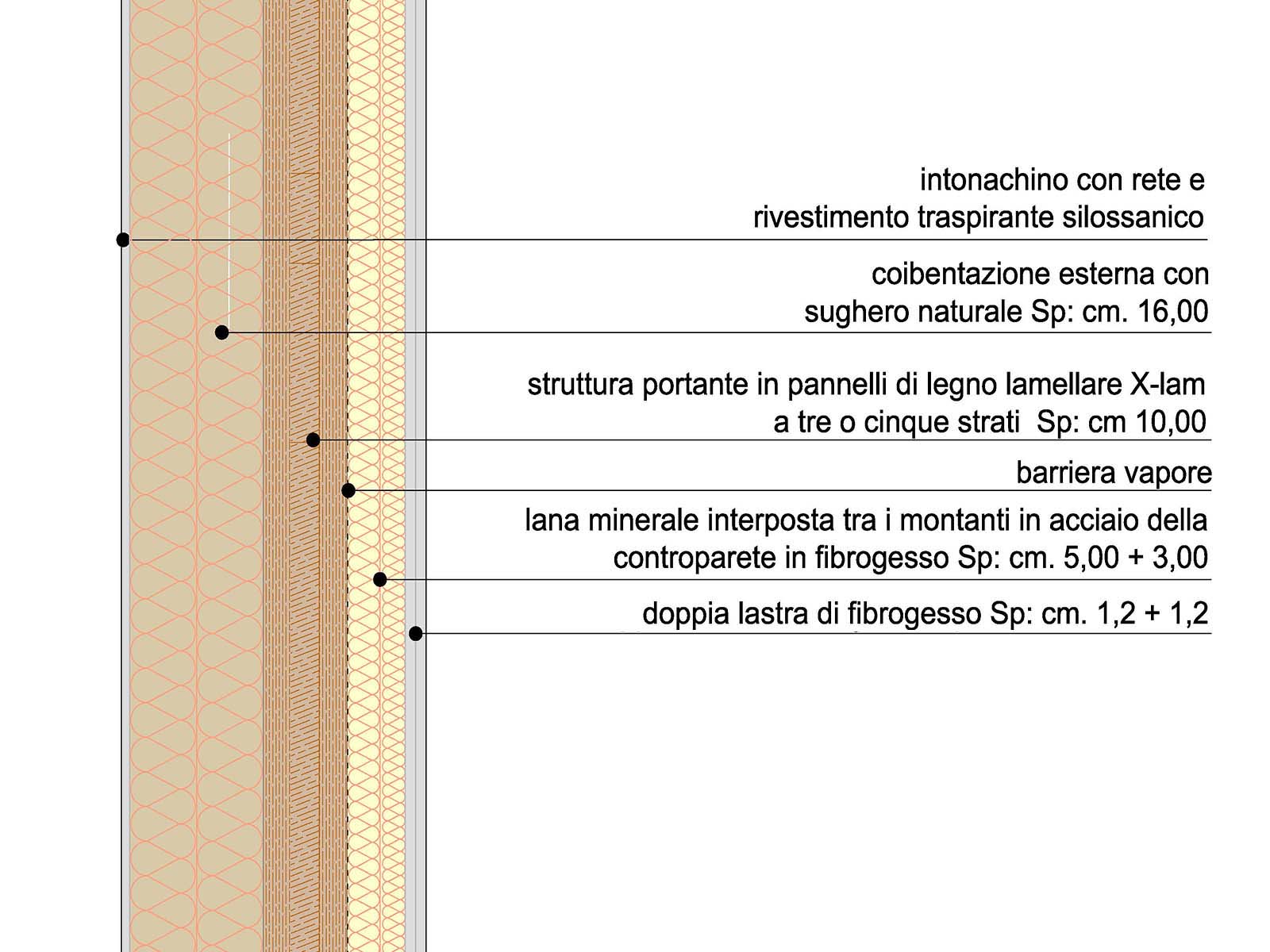

Parete esterna COMFORT

Descrizione

particolare della parete COMFORT, costituita da stuttura portante in setti X-lam, coibentazione esterna in sughero naturale, e controparete interna in fibrogesso con interposto uno strato di lana minerale

Trasmittanza

0,137 W/m2K

Sfasamento termico

17,35 h

Smorzamento dell’onda termica

0,037

Capacità termica interna

22,07 KJ/m2K

Parete esterna PLUS

Descrizione

particolare della parete PLUS, costituita da stuttura portante in setti X-lam, coibentazione esterna in lana minerale e facciata ventilata costituita da una lastra in fibrocemento, e controparete interna in fibrogesso con interposto uno strato di lana minerale

Trasmittanza

0,139 W/m2K

Sfasamento termico

14,56 h

Smorzamento dell’onda termica

0,072

Capacità termica interna

22,22 KJ/m2K

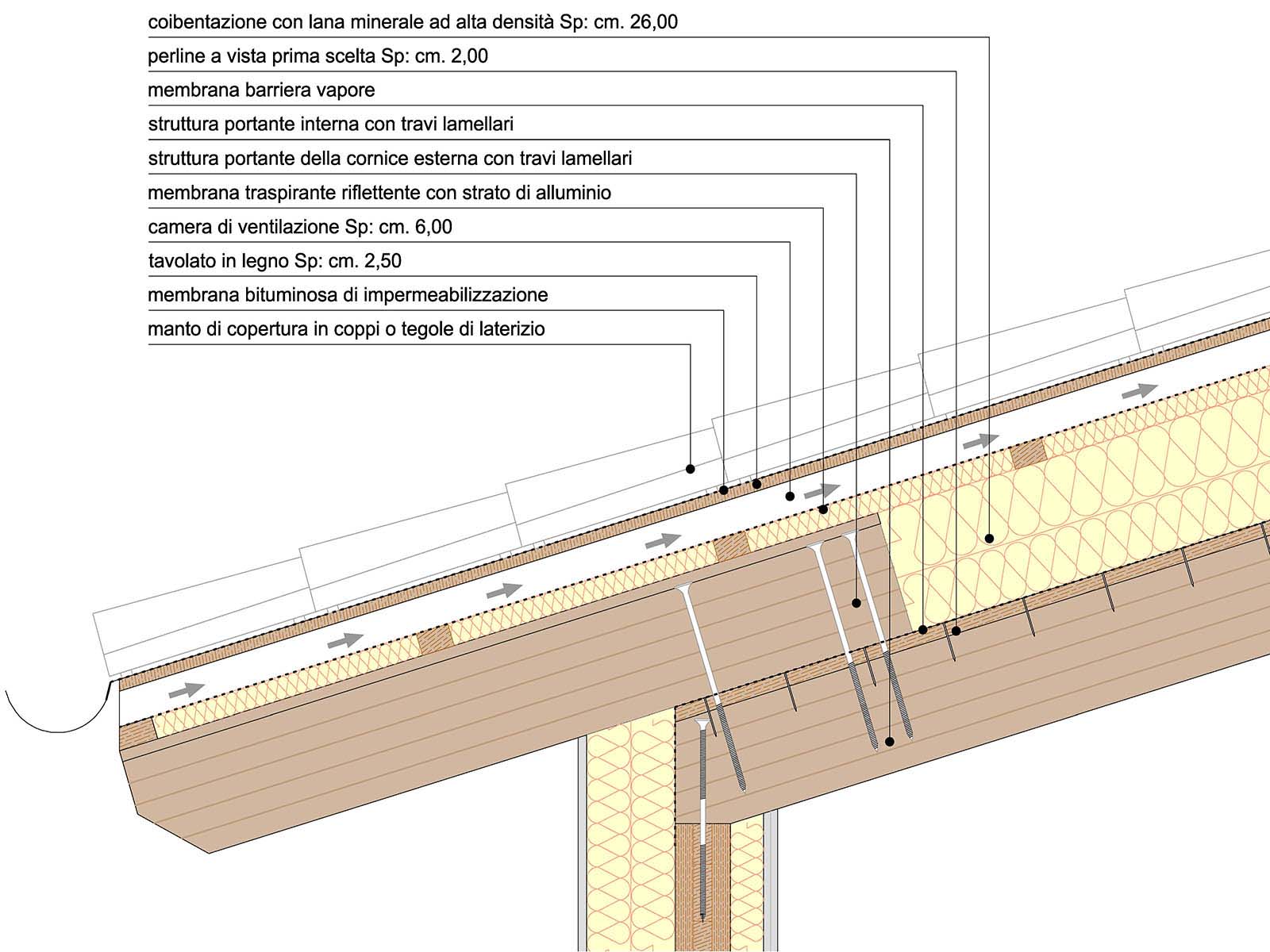

Copertura esterna ECO

Descrizione

particolare della copertura con struttura portante interna e della cornice esterna con travi in legno lamellare e tavolato a vista, coibentazione in lana minerale, ventilazione con doppio tavolato, manto di copertura in coppi.

Trasmittanza

0,131 W/m2K

Sfasamento termico

14,40 h

Smorzamento dell’onda termica

0,281

Capacità termica interna

35,59 KJ/m2K

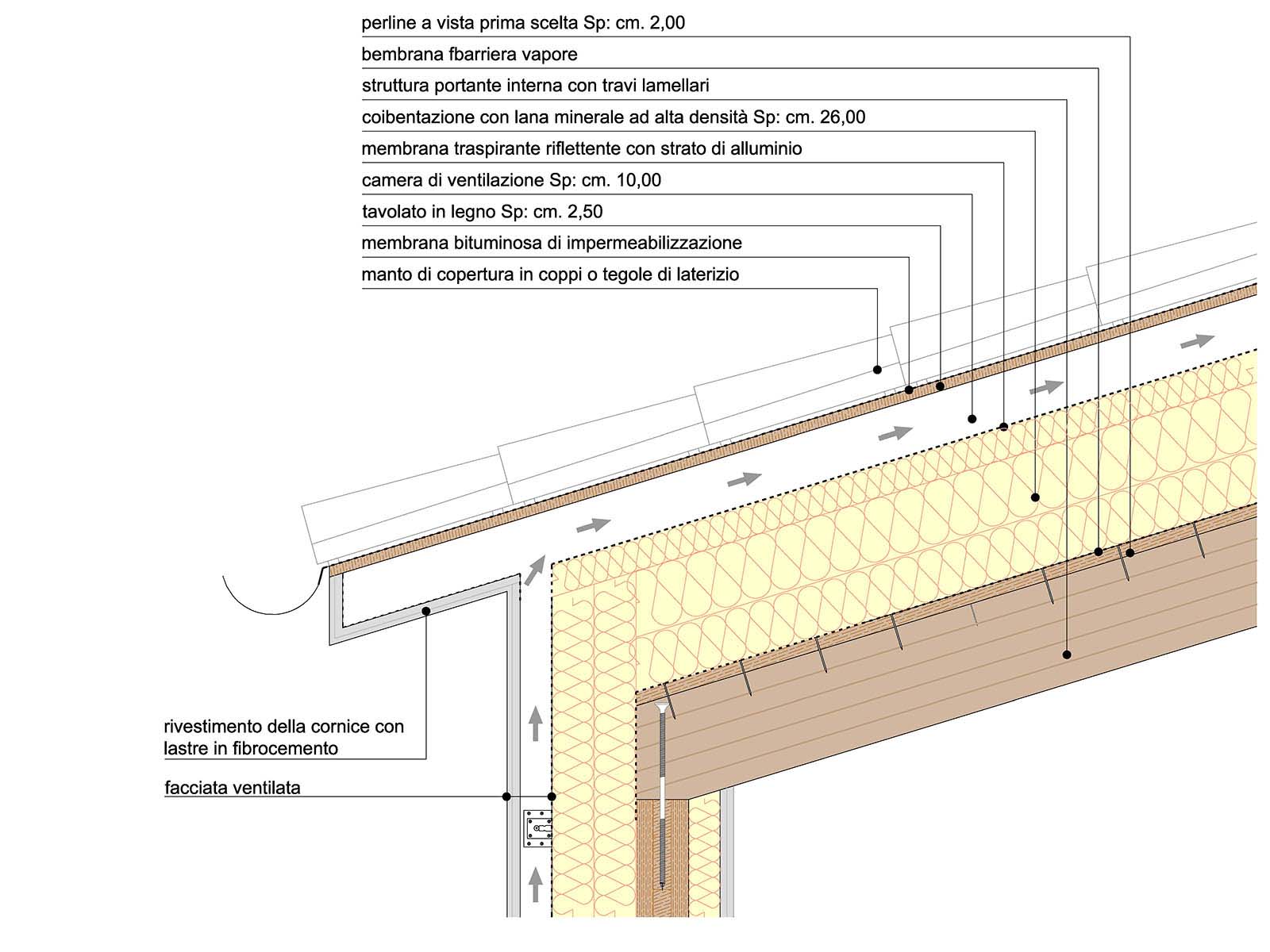

Copertura esterna PLUS

Descrizione

particolare della copertura con struttura portante interna con travi in legno lamellare e tavolato a vista, e struttura esterna rivestita con lestre di fibrocemento, coibentazione in lana minerale, ventilazione continua tra facciata e  copertura con doppio tavolato, manto di copertura in coppi.

Trasmittanza

0,129 W/m2K

Sfasamento termico

14,60 h

Smorzamento dell’onda termica

0,192

Capacità termica interna

35,90 KJ/m2K

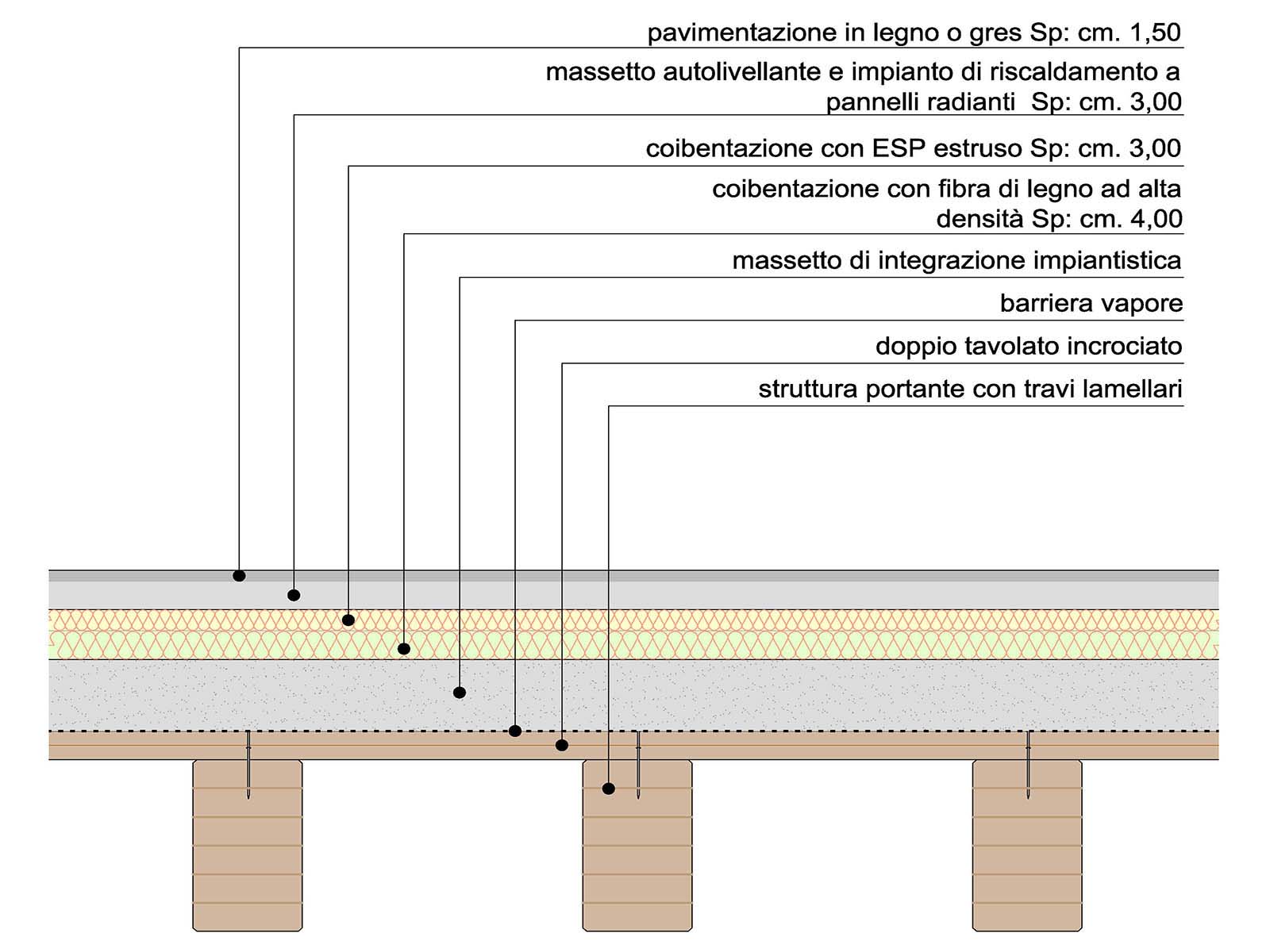

Solaio intermedio con travi a vista

Descrizione

solaio intermedio con struttura costituita da travi e tavolato a vista, massetto di integrazione impiantistica, doppia coibentazione termica ed acustica, massetto autolivellante, e pavimentazione

Trasmittanza

0,318 W/m2K

Sfasamento termico

12,92 h

Smorzamento dell’onda termica

0,152

Capacità termica interna

67,28 KJ/m2K

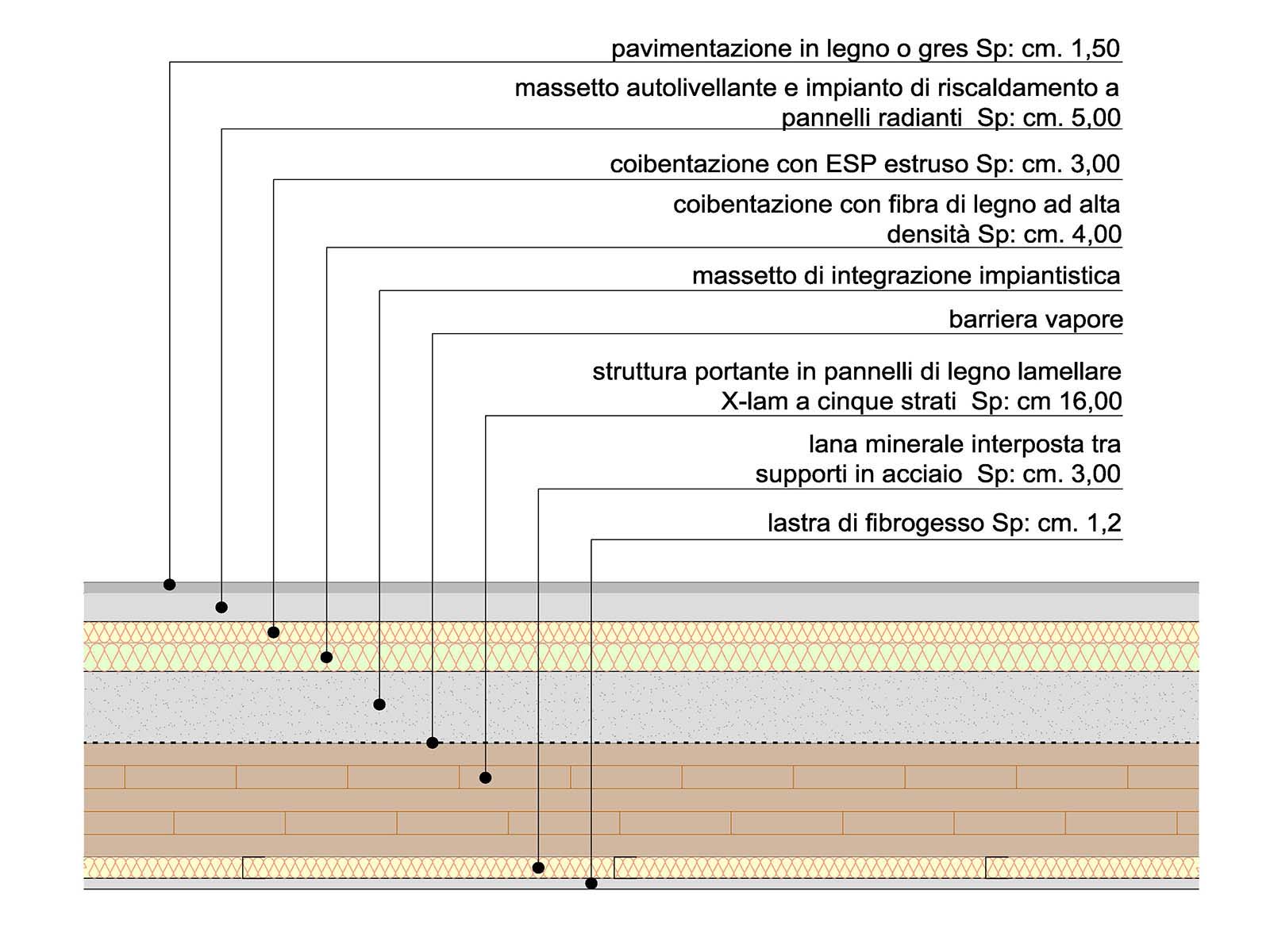

Solaio intermedio con lastra piana X-lam

Descrizione

solaio intermedio con struttura costituita da lastra piana X-lam, controsoffitto inferiore in fibrogesso, superiormente massetto di integrazione impiantistica, doppia coibentazione termica ed acustica, massetto autolivellante, e pavimentazione

Trasmittanza

0,207 W/m2K

Sfasamento termico

21,23 h

Smorzamento dell’onda termica

0,019

Capacità termica interna

95,52 KJ/m2K

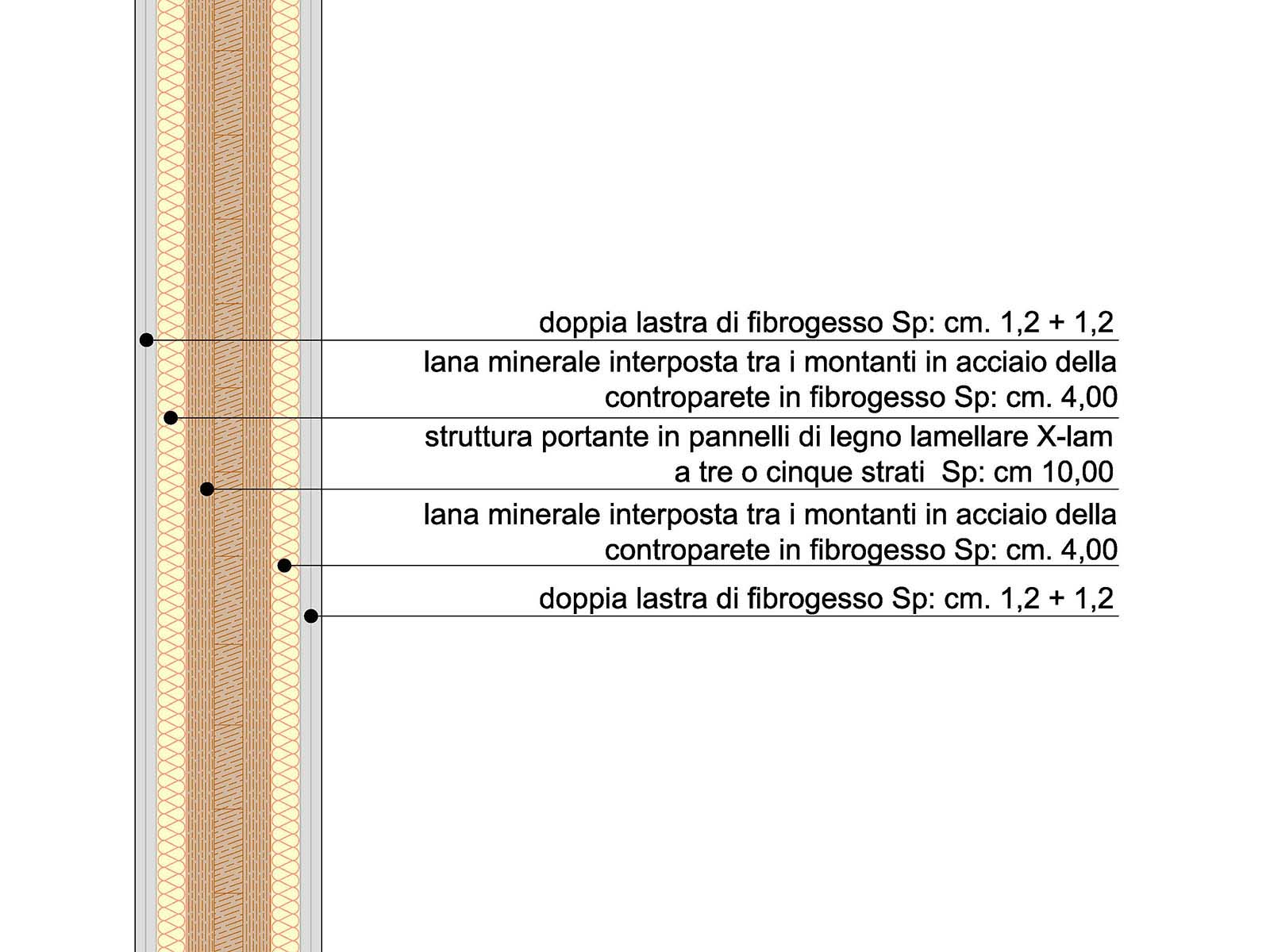

Parete portante interna

Descrizione

parete portante interna con struttura in X-lam, e contropareti da entrambi le parti in fibrogesso con interposto uno strato di lana minerale.

Trasmittanza

0,292 W/m2K

Sfasamento termico

9,66 h

Smorzamento dell’onda termica

0,181

Capacità termica interna

23,25 KJ/m2K

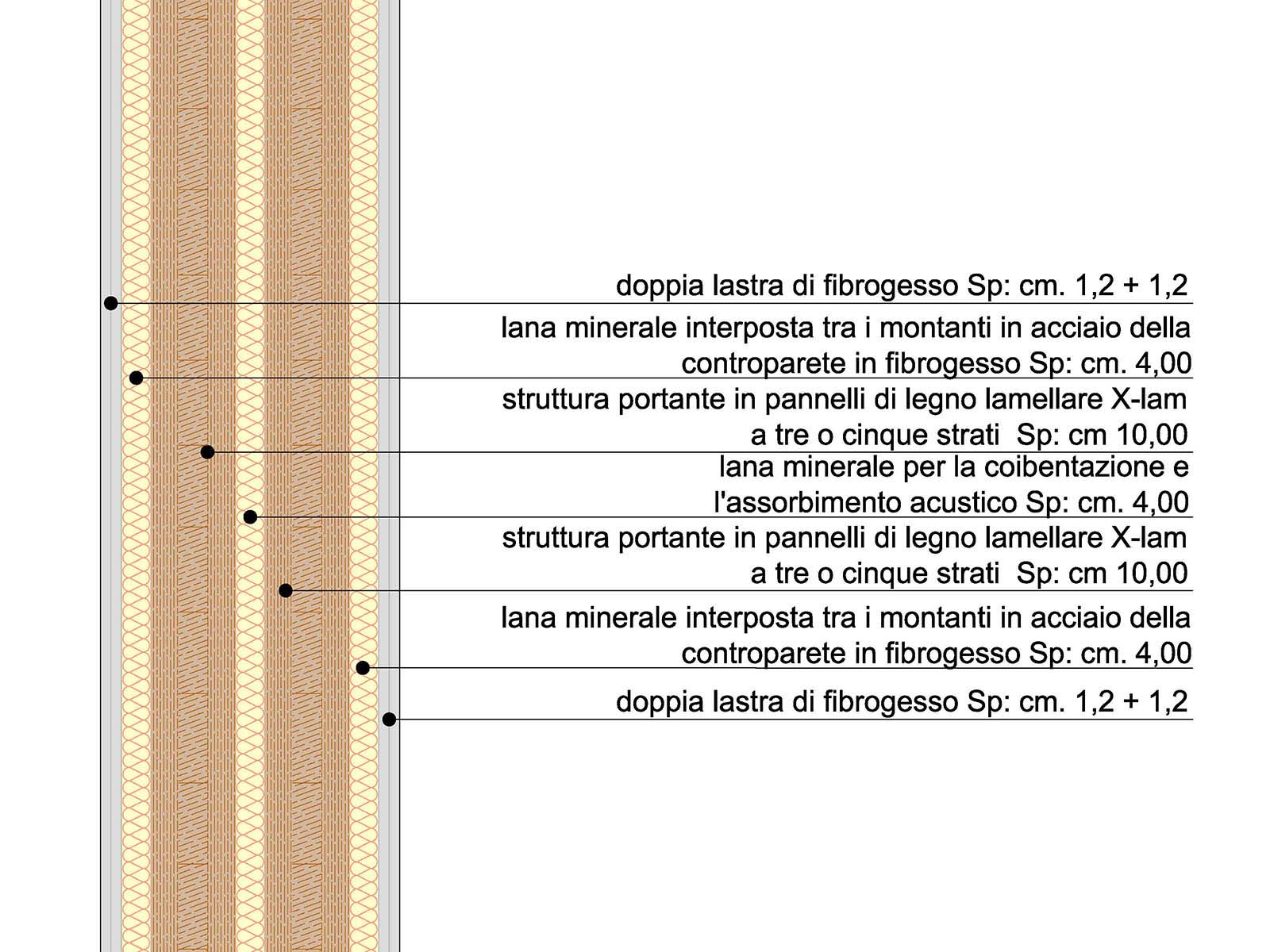

Parete di divisione tra unità immobiliari diverse

Descrizione

parete portante interna di divisione tra unità immobiliari, costituita da n. 2 strutture in X-lam, separate da un apposito strato di materiale di coibentazione acustica. Le strutture portanti sono rivestite da entrambi le parti da una controparete in fibrogesso con interposto uno strato di lana minerale.

Trasmittanza

0,187 W/m2K

Sfasamento termico

17,73 h

Smorzamento dell’onda termica

0,023

Capacità termica interna

22,50 KJ/m2K
